Вырубные ножи для этикеток

Вырубной нож в полиграфической промышленности применяется для создания контурных изделий – самоклеющихся этикеток, заготовок для мягкой упаковки и т.д. из фольги, бумаги. Сложные конфигурации создают на специальном станке, оснащенном штанцевальными формами или ножами для высечки.

Создание фигурных этикеток становится очень востребованной услугой – это позволяет производителю оригинально рекламировать свой товар, оформлять его привлекательно и необычно. Соответственно, растет спрос на сложные вырубные ножи высокой степени точности с широким функционалом: острыми углами, разными уровнями высечки, пересечениями и т.д.

Стоимость и сроки изготовления вырубной формы зависят от размеров (погонных миллиметров) готового изделия, степени сложности контура, особенностей технологического процесса. Стандартное время производства 2-7 рабочих дней.

Просмотреть каталог готовых вырубных форм (ножей)

Перечень вырубных ножей (штампов)

Мы предоставляем большой выбор готовых форм для вырубки, ассортимент которых регулярно пополняется. Если вы не нашли в списке необходимый нож – позвоните нам, вполне возможно, он есть в наличии.

При заказе этикеток сложных конфигураций готовы разработать ножи оригинального типа.

Вырубная форма от производителя

Фигурная высечка – это особое приспособление из высококачественной стали для создания вырубок заданных очертаний и размеров при производстве рулонных самоклеющихся этикеток. Штанцевальная форма обеспечивает изделию нужные контуры, а исключительное качество позволяет применять его на большинстве известных в полиграфическом производстве материалов, включая трудно поддающиеся высечке:

• бумага (матовая, глянцевая).
• пленка на PET-подложке;
• фольга;
• Tyvek, PP, PVT и т.д.

Вырубным ножом можно осуществлять как высечку, так и сквозную просечку. Для заточки используют фрезеровочные станки, после чего осуществляют филигранную полировку лезвия.

Заказ вырубного штампа заданных параметров для изготовления первой партии самоклеящихся этикеток позволит существенно снизить их себестоимость и избавит от необходимости оплачивать услуги создания вырубки при последующих заказах аналогичной печати, что сэкономит не только средства заказчику, но и время.

Общие характеристики вырубных ножей на заказ

Изготовленные формы для вырубки обладают внушительным промышленным ресурсом – 250 000 – 500 000 ударов (оборотов). На одну режущую кромку можно ставить в работу несколько заготовок для этикеток, поэтому объема готовой партии обычно хватает для оформления запланированной продукции и за повторным изготовлением аналогичной формы заказчик обращается крайне редко.

Диапазон технических параметров в зависимости от материала изготовления:

• Высота режущей кромки – 300-1500 мкр.
• Угол заточки – 30-110 ℃.

Для высечки этикеток на бумажной основе экономически целесообразнее использовать вырубной нож SAP.

После печати будущей этикетки на бумажном полотне ее необходимо вырубить из цельного рулона по заданному контуру. Именно на этом этапе производственного процесса подключают фигурный штамп-нож. С помощью режущего элемента отсекаются по очертаниям рисунка ненужные части основного материала, не затрагивая подложки. Излишки бумаги, на которой отпечатана наклейка, называются облой. После их удаления изделие в готовом виде выглядит так – рулон из подложки, на котором располагаются вырубленные в нужной геометрии самоклеющиеся этикетки из выбранного материала изготовления.

Виды вырубных ножей

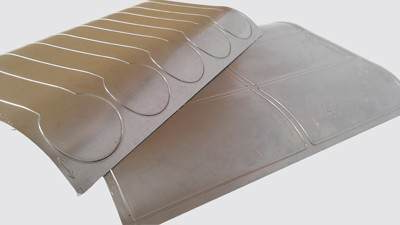

Внешне штамп для вырубки выглядит как заготовка в виде фанерной, пластиковой или стальной пластины со специальными пропилами, через которые вставляют и крепят стальные линейки (ножи) требуемой конфигурации и величины. Загибают в нужную форму режущие линейки на специализированных станках-«гнетах» согласно разработанным чертежам.

Приспособления для ножевой вырубки классифицируется на три основных категории:

1. С прямой режущей кромкой тончайшей заточки.
2. С зазубренным лезвием для фигурного реза.
3. Конртнож.

Производство высекальных штампов выполняется на высокотехнологичном оборудовании со сверхточными координатами – лазерных установках. Такие комплексы обеспечивают очень четкие и точные контуры формы для вырубки.

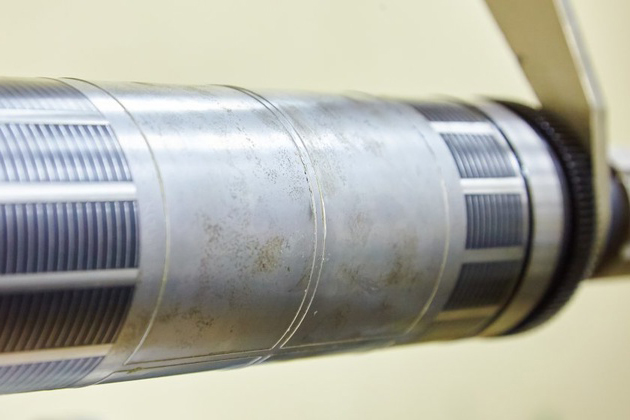

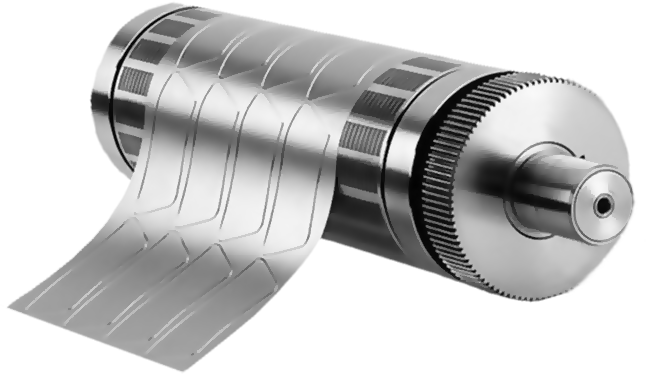

Вырубные формы на основе пластика/фанеры функционируют посредством опускания (удара) на этикеточный материал за счет оказываемого на пластину давления фиксирующего устройства. Пластины из стали устанавливают на магнитных цилиндрах, вращение которых приводит в движение вырубной нож.

Свойства ножей для вырубки

• Угол заточки особым одно- или двусторонним методом.
• Исключительная точность выбранного угла заточки режущей кромки.
• Минимизированные допуски угла и высоты заточки.
• Наличие перфорации, в т.ч. микро для этикеток со сложной геометрией.
• Вырубные лезвия с бесконечным резом.
• Два уровня перфорации для одновременного выполнения верхней контурной насечки на основном материале и перфорирования очертаний этикетки на подложке.

Отличия высечного и вырубного контура

Вырубной процесс с помощью реза контура этикетки стальными пластинами (ножами) делится на два типа в зависимости от глубины прорубания материала:

• Высечка – вырубание лицевой части изделия до подложки/лайнера, которые остаются целостными.
• Вырубка – сквозной рез лицевого и подложного материала.

Перфорация может наноситься и насквозь, и до подложки. Для обеспечения высокого качества изделия и исключения преждевременного изнашивания ножа высекальная пластина должна применяться строго на рекомендованных материалах и изготавливаться в соответствии с предоставленной заказчиком информации о них.
